Ficha técnica

Gama del producto

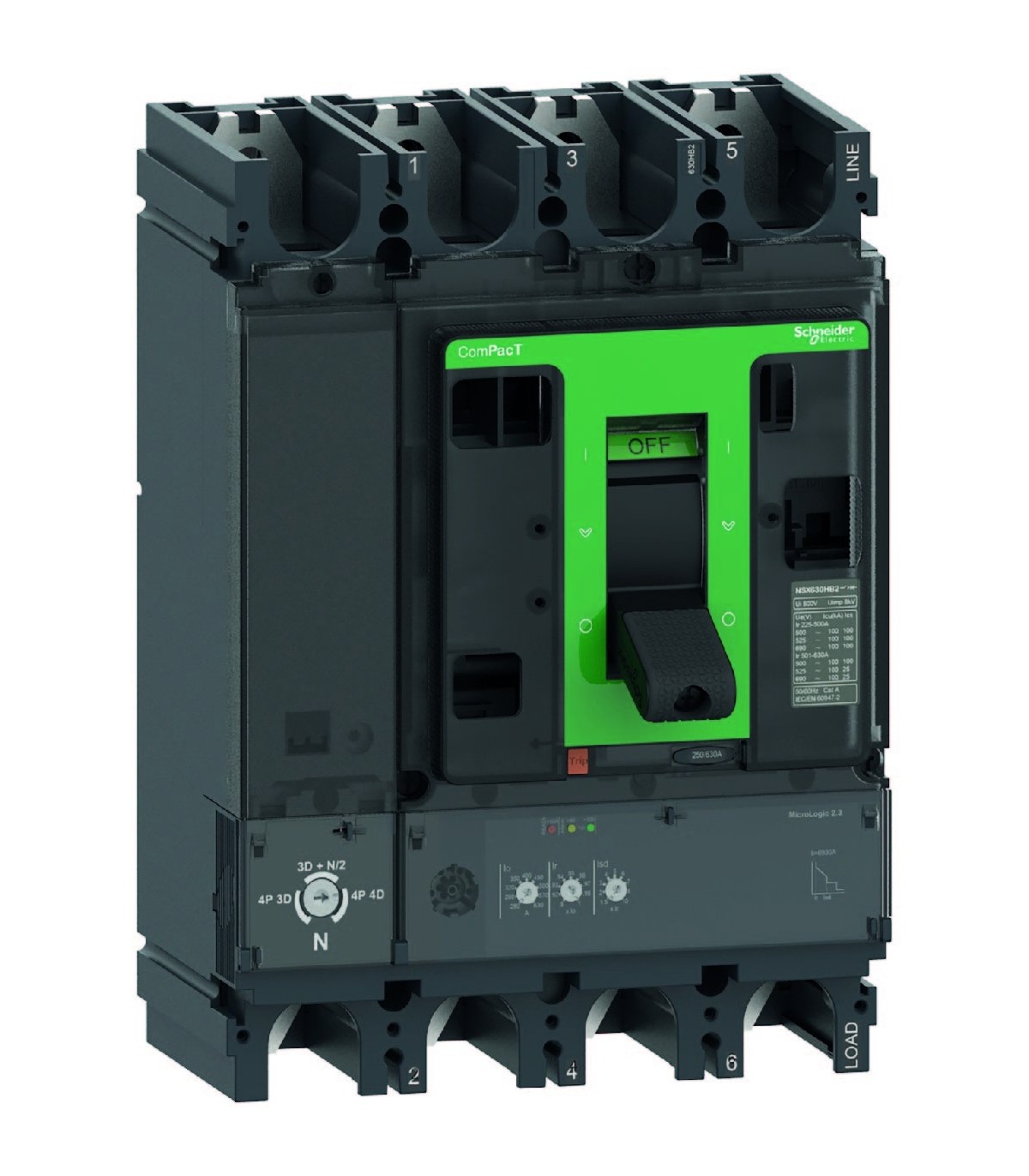

Schneider ComPact NSX

Gama

Compact

Nombre corto del dispositivo

NSX400N

Tipo producto

Automáticos

Aplicación

Distribución

Nº Polos

4

Tipo de red

CA

Frecuencia de red

50/60 Hz

Complemento VIGI

Sin

Unidad de control

Micrologic 2.3

Tecnología unidad de disparo

Electrónico

Calibre de la unidad de disparo

630 A a 40 °C

Descripción polos protegidos

3t
3t + N/2
4t

Grado de protección IP

IP40 acorde a IEC 60529

Categoría de empleo

Categoría A

Soporte de montaje

Placa posterior

Tensión nominal de aislamiento [Ui]

800 V CA 50/60 Hz

Posición neutro

Izquierda

Corriente nominal [In]

630 A

Rango de ajustes de protección térmica

50...630 A

Grado de protección IK

IK07 acorde a IEC 62262

Poder de seccionamiento

Sí
acorde a EN/IEC 60947-2

Tensión nominal de empleo [Ue]

690 V

Resistencia a picos de tensión [Uimp]

8 kV

Categoría de sobretensión

Clase II

Clase de protección contra descargas eléctricas

Clase II

Durabilidad eléctrica

2.000 ciclos en 690 V In
4.000 ciclos en 440 V In
6.000 ciclos en 690 V In/2
8.000 ciclos en 440 V In/2

Paso de conexión

45 mm

Funciones de protección de unidad de control

LSoI

Tipo de ajuste de detección a largo plazo Ir

9 regulaciones

Intervalo de ajuste de detección a largo plazo

16 s en 6 x Ir

Configuraciones protección neutra

0.5 x Ir (3t + N/2)
1 x Ir (4t)
No protección (3t)

Memoria térmica

20 minutos antes y después de desconexión

Tipo de ajuste de detección de Isd de corto retardo

Fijo

Intervalo de ajuste de detección a corto plazo [Isd]

1
5...10 x Ir

Tipo de ajuste de retardo de corta duración

Fijo

Nº ranuras para auxiliares eléctricos

6 ranuras

Señalizaciones en local

Operativa: LED intermitente - tipo de cable: verde
Sobrecarga: LED 90 % Ir - tipo de cable: naranja
Sobrecarga: LED 105 % Ir - tipo de cable: rojo

Tipo de control

Maneta

Tipo de montaje

Fijo

Tipo de protección

Contra cortocircuitos (instantáneo)
Contra cortocircuitos (magnética)
Contra sobrecarga (periodo largo)

Intensidad de cortocircuito último [Icu]

10 kA Icu en 660/690 V CA 50/60 Hz CA acorde a IEC 60947-2
20 kA en 600 V CA 50/60 Hz CA acorde a UL 508
22 kA Icu en 525 V CA 50/60 Hz CA acorde a IEC 60947-2
30 kA Icu en 500 V CA 50/60 Hz CA acorde a IEC 60947-2
42 kA Icu en 440 V CA 50/60 Hz acorde a IEC 60947-2
50 kA Icu en 380/415 V CA 50/60 Hz acorde a IEC 60947-2
50 kA en 480 V CA 50/60 Hz acorde a UL 508
85 kA Icu en 220/240 V CA 50/60 Hz CA acorde a IEC 60947-2
85 kA en 240 V CA 50/60 Hz CA acorde a UL 508

Nivel de rendimiento

N 50 kA 415 V CA

Intensidad de cortocircuito en servicio [Ics]

10 kA en 660/690 V CA 50/60 Hz acorde a IEC 60947-2
11 kA en 525 V CA 50/60 Hz acorde a IEC 60947-2
30 kA en 500 V CA 50/60 Hz acorde a IEC 60947-2
50 kA en 380/415 V CA 50/60 Hz acorde a IEC 60947-2
85 kA en 220/240 V CA 50/60 Hz acorde a IEC 60947-2

Durabilidad mecánica

15.000 ciclos

Conexión superior

Frontal

Conexión hacia abajo

Parte frontal

Anchura

25,5 cm

Altura

18,5 cm

Profundidad

11 cm

Peso

8,13 kg

Grado de contaminación

3 acorde a IEC 60664-1

Temperatura ambiente almacenamiento

-50…85 °C

Temperatura ambiente funcionamiento

-25…70 °C

Humedad relativa

0…95 %

Altitud máxima de funcionamiento

0...2000 m sin disminución
2000 m...5000 m con disminución

Normas

EN/IEC 60947

Certificaciones del producto

CCC
EAC
Marine

Tipo de unidad del paquete 1

PCE

Nº unidades paquete 1

1

Peso paquete 1

7
464 kg

Altura paquete 1

15 cm

Ancho paquete 1

8 cm
20

Longitud paquete 1

2 cm
29

Estado de oferta sostenible

Producto Green Premium

Reglamento REACh

Declaración de REACh

Directiva RoHS UE

Conforme
Declaración RoHS UE

Sin mercurio

Sí

RAEE

En el mercado de la Unión Europea
el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura.

Categoría

ComPact NSX400…630
