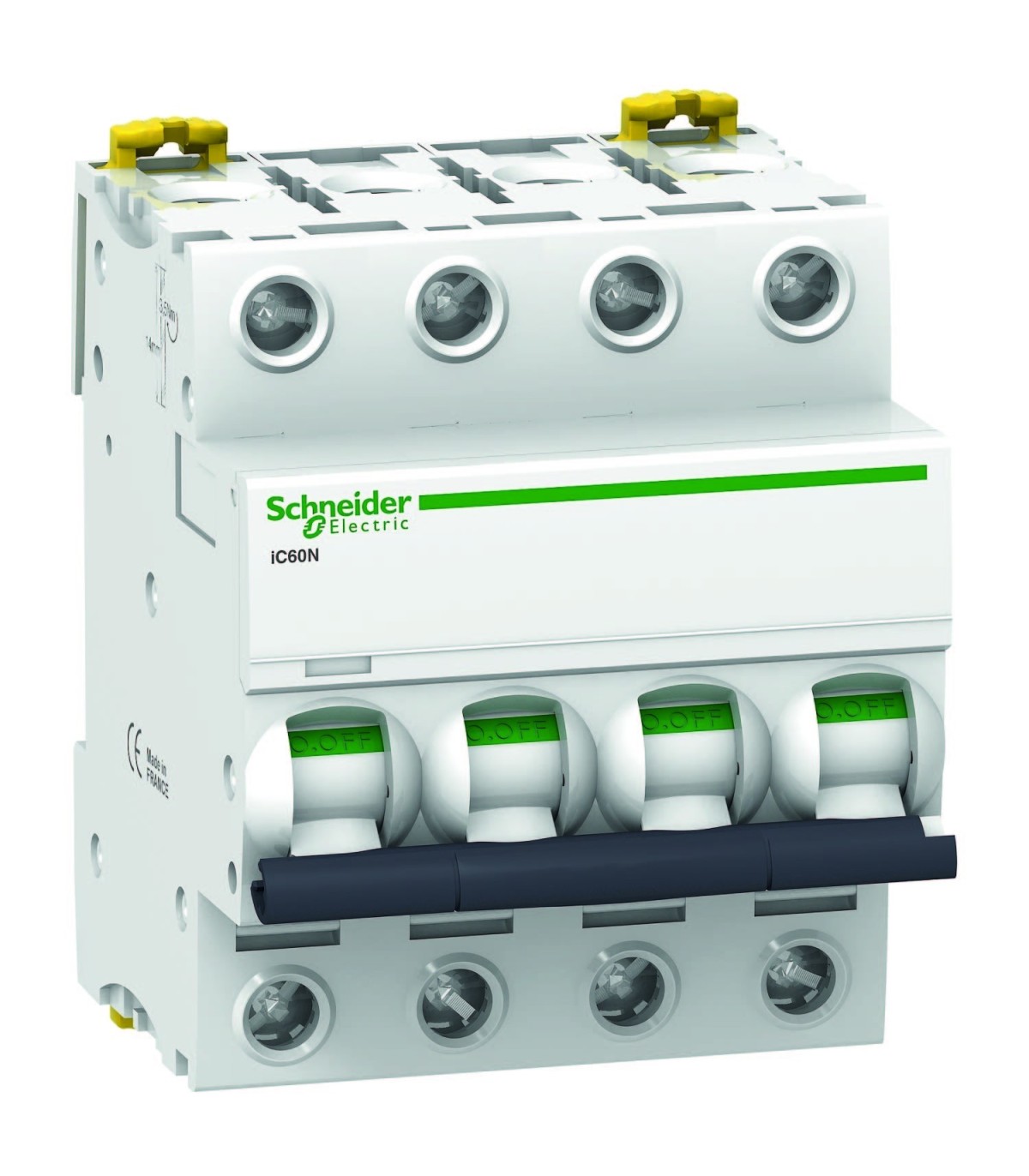

INTERRUPTOR AUTOMÁTICO Acti9 iC60N 4P 20A Curva"D"

Ficha técnica

Categoría

Hasta 63 A

Gama del producto

Schneider iC60

Gama

Acti9

Nombre del producto

Acti 9 iC60

Nombre corto del dispositivo

IC60N

Tipo producto

Automáticos MCB

Aplicación

Distribución

Nº Polos

4

Protección contra fugas a tierra

Bloque independiente

Tipo de red

CA
CC

Frecuencia de red

50/60 Hz

Capacidad de corte

6 kA

Tecnología unidad de disparo

Térmico-magnético

Código de curva

D

Nº Polos protegidos

4

Paso de 9 mm

8

Longitud de cable pelado para conectar bornas

14 mm

Grado de protección IP

IP20 acorde a EN 60529
IP20 acorde a IEC 60529

Categoría de empleo

Categoría A acorde a En mayor 50 A
Categoría A acorde a HB1

Límite de enlace magnético

12 x In +/- 20 %

Montaje

Fijo

Tensión nominal de aislamiento [Ui]

500 V AC 50/60 Hz acorde a En mayor 50 A
500 V AC 50/60 Hz acorde a HB1

Corriente nominal [In]

20 A

Color

Blanco

Poder de seccionamiento

Sí acorde a EN 60898-1
Sí acorde a HB1
Sí acorde a IEC 60898-1

Resistencia a picos de tensión [Uimp]

6 kV acorde a En mayor 50 A
6 kV acorde a HB1

Categoría de sobretensión

IV

Tropicalización

2 acorde a IEC 60068-1

Poder de corte

4
5 kA
7
10 kA
15 kA
27 kA
6000 A

Durabilidad eléctrica

10001 ciclos

Indicador de posición del contacto

Sí

Señalizaciones en local

Indicador de disparo

Tipo de control

Maneta

Soporte montaje

Carril DIN

Compatibilidad bloque de distribución y embarrado tipo peine

Arriba o abajo: Sí

Durabilidad mecánica

20001 ciclos

Conexiones terminales

Terminal simple (superior o inferior) 1…16 mm² flexible
Terminal simple (superior o inferior) 1…25 mm² rígido

Par de apriete

2 N.m arriba o abajo

Anchura

7,2 cm

Altura

8,5 cm

Profundidad

7,85 cm

Peso

0,5 kg

Grado de contaminación

3 acorde a HB1

Temperatura ambiente almacenamiento

-40…85 °C

Temperatura ambiente funcionamiento

-35…70 °C

Humedad relativa

95 % en 55 °C

Altitud máxima de funcionamiento

2000 m

Normas

EN 60898-1
En mayor 50 A
HB1
IEC 60898-1

Tipo de unidad del paquete 1

PCE

Nº unidades paquete 1

1

Peso paquete 1

0,452 kg

Altura paquete 1

7,5 cm

Ancho paquete 1

7,2 cm

Longitud paquete 1

9,5 cm

Tipo de unidad del paquete 2

BB1

Nº unidades paquete 2

3

Peso paquete 2

1,42 kg

Altura paquete 2

2,93 cm

Ancho paquete 2

30 cm

Longitud paquete 2

20 cm

Tipo de unidad del paquete 3

S03

Nº unidades paquete 3

33

Peso paquete 3

16,17 kg

Altura paquete 3

30 cm

Ancho paquete 3

30 cm

Longitud paquete 3

40 cm

Estado de oferta sostenible

Producto Green Premium

Reglamento REACh

Declaración de REACh

Directiva RoHS UE

Conforme
Declaración RoHS UE

Sin mercurio

Sí

Presencia de halógenos

Producto libre de halógenos

RAEE

En el mercado de la Unión Europea
el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura.
