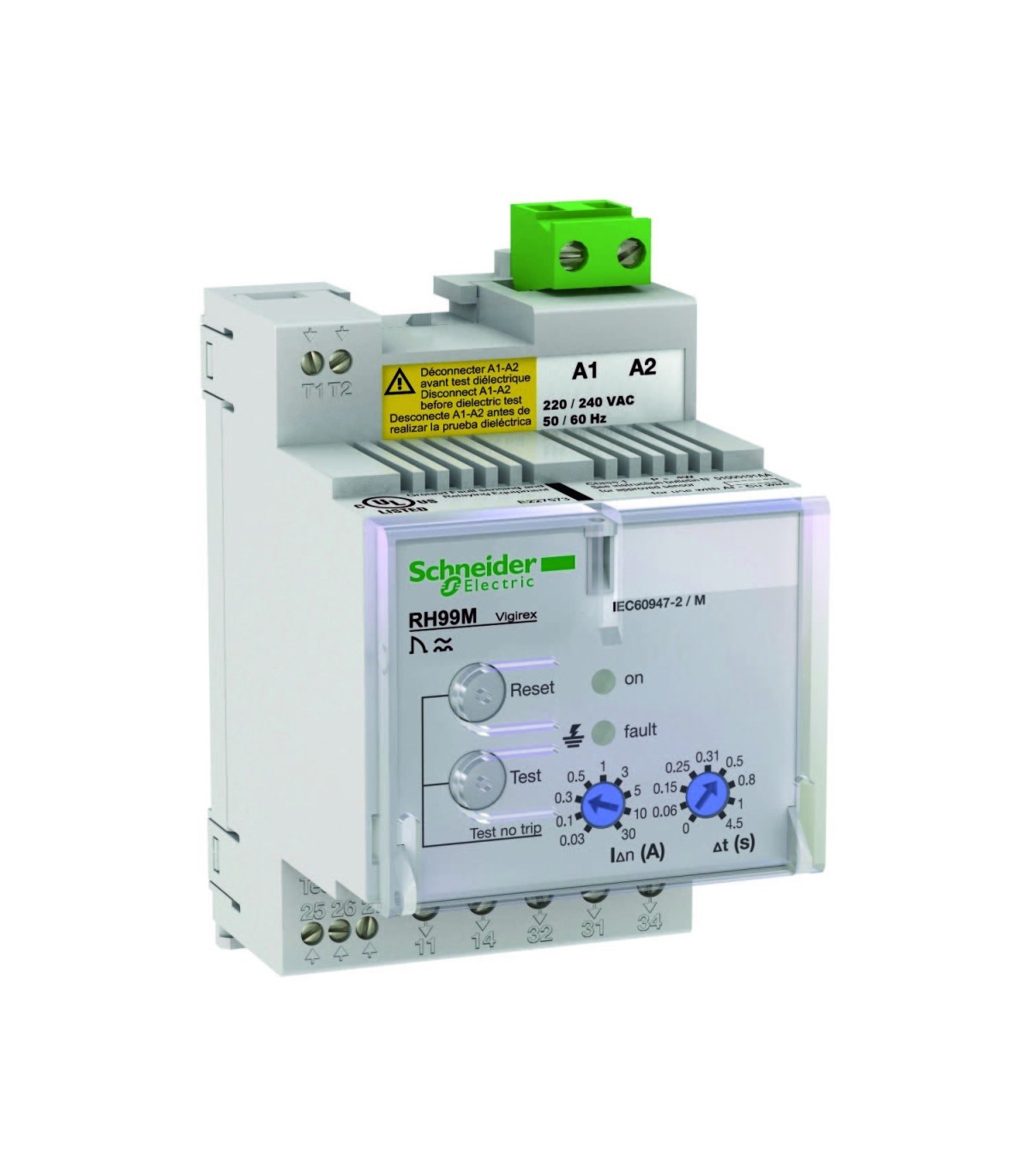

RELÉ DIFERENCIAL VigiPacT RH99M 220...240V CA

Ficha técnica

Subcategoría

Modulares de carril DIN

Gama del producto

Schneider Vigerex

Gama

VigiPacT

Nombre corto del dispositivo

RH99M

Tipo producto

Relé de protección de corriente residual

Aplicación del relé

Reles de protección frente a corriente residual

Longitud de cable pelado para conectar bornas

Alimentación auxiliar: 7 mm para conexión superior
Contactos de defecto: 8 mm para conexión inferior
Contactos de test y borna de reset de defecto: 5 mm para conexión inferior
Presencia de tensión: 8 mm para conexión inferior
Toroidal: 5 mm para conexión superior

Grado de protección IP

En cara frontal: IP40 acorde a EN/IEC 60529
En partes laterales: IP30 acorde a EN/IEC 60529

Consumo de potencia

4 VA

Tipo de medición

Medición interna de corriente de fugas a tierra
rango: 80...100 %

Tensión nominal de alimentación [Us]

220...240 V CA 50/60 Hz

Ubicación del dispositivo en el sistema

1000 V - CA en 50/60 Hz - Tipo de cable: máximo
1000 V - CA en 400 Hz - Tipo de cable: máximo

Función de prueba

Local
Test remoto

Monitorización

Alimentación - Tipo de cable: continuo
Componentes electrónicos - Tipo de cable: continuo
Enlace relé/sensor - Tipo de cable: continuo

Intensidad térmica convencional [Ithe]

8A

Carga mínima

10 mA en 12 V

Inviolabilidad de los ajustes

Protegido por cubierta precintable

Resistencia de fuga

Clase AC

Sistema conexión a tierra

IT
TN-S
TT

Clase protección contra fugas a tierra

Clase A

Tipo de ajuste de la temporización del disparo diferencial

03 A
03…30 A 0…4
5 s
9 ajustes configurables 0
Instantáneo 0

Grado de protección IK

IK07 acorde a EN 50102

Resistencia mecánica

2 Hz: +/- 1 mm
2-100 Hz: 0
7 g
Protección IK 2 Julios: IK07 acorde a EN 50102
Resistencia al fuego acorde a IEC 60695-2-1
Vibraciones 2-13
Vibraciones 13

Compatibilidad de sensores de corriente

A Toroidales diferencales cerrados tipo A y tipo abiertos TOA
L Toroidales diferencales cerrados tipo A y tipo abiertos TOA
TOA Toroidales diferencales cerrados tipo A y tipo abiertos TOA

Categoría de sobretensión

IV

Compatibilidad electromagnética

Emisiones conducidas e irradiadas: B acorde a CISPR 11
Prueba de inmunidad ante descarga electroestática: 4 acorde a IEC 61000-4-2
Prueba de inmunidad de radio frecuencia conducida: 3 acorde a IEC 61000-4-6
Susceptibilidad conducida de baja energía: 4 acorde a IEC 61000-4-4
Susceptibilidad conducida de energía elevada: 4 acorde a IEC 61000-4-5
Susceptibilidad radiada: 3 acorde a IEC 61000-4-3

Clase de protección contra descargas eléctricas

Clase II

Soporte montaje

Carril DIN

Tipo de conexión

2…2
2…4 mm² rígido AWG 24...AWG 12
5 mm² Flexible AWG 26...AWG 16
5 mm² flexible AWG 24...AWG 12
5 mm² rígido AWG 24...AWG 12
5 mm² rígido AWG 26...AWG 16
14…1
14…1 mm² flexible AWG 26...AWG 16
25…0
25…2
Alimentación auxiliar: Bornero cable(s) 0
Contactos de defecto: Terminal de tornillo cable(s) 0
Contactos de test y borna de reset de defecto: Terminal de tornillo cable(s) 0
Presencia de tensión
Presencia de tensión: Terminal de tornillo cable(s) 0
Toroidal
Toroidal: Terminal de tornillo cable(s) 0
estado 1 terminal de tornillo cable(s) 0

Par de apriete

6 N.m inferior
6 N.m superior
25 N.m superior
25 N.m inferior
Alimentación auxiliar: 0
Contactos de defecto: 0
Contactos de test y borna de reset de defecto: 0
Presencia de tensión: 0
Toroidal: 0

Anchura

4 cm
5

Altura

1 cm
8

Profundidad

4 cm
7

Peso

3 kg

Grado de contaminación

Nivel 3 acorde a IEC 60664-1

Temperatura ambiente almacenamiento

-55…85 °C

Temperatura ambiente funcionamiento

-35…70 °C

Humedad relativa

95 % en 55 °C

Tipo de unidad del paquete 1

PCE

Nº unidades paquete 1

1

Peso paquete 1

276 kg

Altura paquete 1

6 cm
8

Ancho paquete 1

6 cm
7

Longitud paquete 1

1 cm
9

Tipo de unidad del paquete 2

S03

Nº unidades paquete 2

36

Peso paquete 2

10
436 kg

Altura paquete 2

30 cm

Ancho paquete 2

30 cm

Longitud paquete 2

40 cm

Estado de oferta sostenible

Producto Green Premium

Reglamento REACh

Declaracion REACh

Conforme con REACh sin SVHC

Conforme

Directiva RoHS UE

Conforme
Declaración RoHS UE

Sin mercurio

Sí

RAEE

En el mercado de la Unión Europea
el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura.

Categoría

Protección diferencial
