¿Alguna vez te has preguntado qué es y para qué sirve un disyuntor magnetotérmico? Con este post resolverás todas y cada una de las dudas para conocer, de primera mano, todo lo referente a este tipo de interruptores.

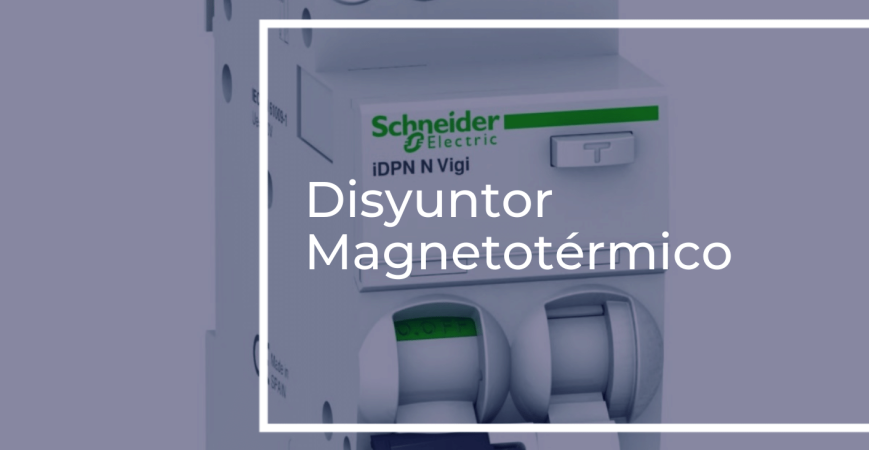

¿Qué es un disyuntor magnetotérmico y cuál es su función?

Un disyuntor magnetotérmico, también llamado interruptor magnetotérmico, es un dispositivo que se utiliza para interrumpir la corriente eléctrica cuando la intensidad de la corriente en cuestión supera un valor determinado. O bien, porque se ha producido el tan famoso cortocircuito.

Este se sitúa dentro de un cuatro eléctrico, con los demás interruptores que lo componen.

Su función principal es la de proteger la instalación eléctrica, los aparatos conectados a ella y, por ende, a las personas interrumpiendo la corriente eléctrica.

Pero, ¿cómo arreglar el disyuntor magnetotérmico cuando se dispara?

Si la causa de tu disparo ha sido una sobrecarga, únicamente bastará con desconectar alguno de los aparatos para que la intensidad nominal del circuito sea la adecuada. Luego, sólo tendrás que volver a subir el interruptor.

Por el contrario, si se ha producido por un problema en la instalación, habrá que solucionar dicho problema antes de volver a subir el disyuntor magnetotérmico.

En ambas situaciones, una vez solucionado el problema de dicha parada, tendrás que rearmarlo.

Situaciones en las que salta un disyuntor

Un disyuntor magnetotérmico puede saltar por diferentes razones. ¡Te las contamos!

1. Cuando se producen sobrecargas. Debes saber que cualquier instalación eléctrica puede soportar una determinada potencia. Por ello, cuando se enchufan varios aparatos que superan la intensidad nominal para la que fue diseñado el circuito, las instalaciones se van poco a poco sobrecalentando. Es poco a poco ya que frecuentemente esta subida de temperatura no se produce de golpe, sino paulatinamente. Por ello, el disyuntor magnetotérmico sirve para que este sobrecalentamiento no ponga en riesgo la instalación. El disyuntor dispone de un bimetal el cual cuando se va calentando, se deforma hasta tal punto que acciona un percutor que hace disparar dicho interruptor. Y de esta forma se abre el circuito e interrumpe el paso de corriente.

2. Por los cortocircuitos. Esto se produce por el contacto directo de dos conductores (ya sea de forma accidental o por un fallo en la instalación). De esta forma, se produce una gran subida de corriente que puede acabar provocando un incendio. Aquí entra en juego el disyuntor magnetotérmico, deteniendo la alimentación previniendo cualquier incendio.

Sistemas de protección que debes conocer

En cuanto al disyuntor magnetotérmico existen varios sistemas de protección que hay que tener en cuenta. Te vamos a hablar sobre la protección magnética y la térmica.

Protección magnética

La protección magnética del disyuntor magnetotérmico se basa en un bobinado interno que se activa cuando la intensidad que llega a su circulación es excesivamente elevada en un breve espacio de tiempo. Protege principalmente al circuito frente a los cortocircuitos.

Su función principal es evitar que el disyuntor salte al conectar distintos aparatos con grandes potencias. Por ejemplo, lavavajillas, aspiradores u hornos.

Esta protección funciona protegiendo la instalación de forma inmediata cuando se producen cortocircuitos. Abre el circuito y corta la corriente eléctrica.

Es importante elegir el interruptor en función de la corriente de cortocircuito que se pueda dar. Ya que si elegimos un interruptor de menor calado es posible que no evitemos que se forme el arco eléctrico y, finalmente, se produzca el incendio.

Protección térmica

Por último, la protección térmica es una lámina bimetálica que se va curvando en función de la corriente eléctrica que circule en ella.

Funciona curvándose en función de si la intensidad es superior a la nominal. Evita que se queme el cableado abriendo el circuito eléctrico e interrumpiendo la corriente en cuestión.

Asimismo, tiene de receptores y estos son los que vamos a conectar. Por ejemplo, en el arranque requieren de una intensidad elevada y si no elegimos el interruptor magnetotérmico con una curva de disparo adecuada este saltará cada vez que conectemos estos equipos.

Además, es importante que sepas que esta protección se activará cuando estén conectados varios aparatos electrónicos que consumen mucha potencia. ¡Tienes que conocer qué potencia puede soportar para no sobrepasarte!
