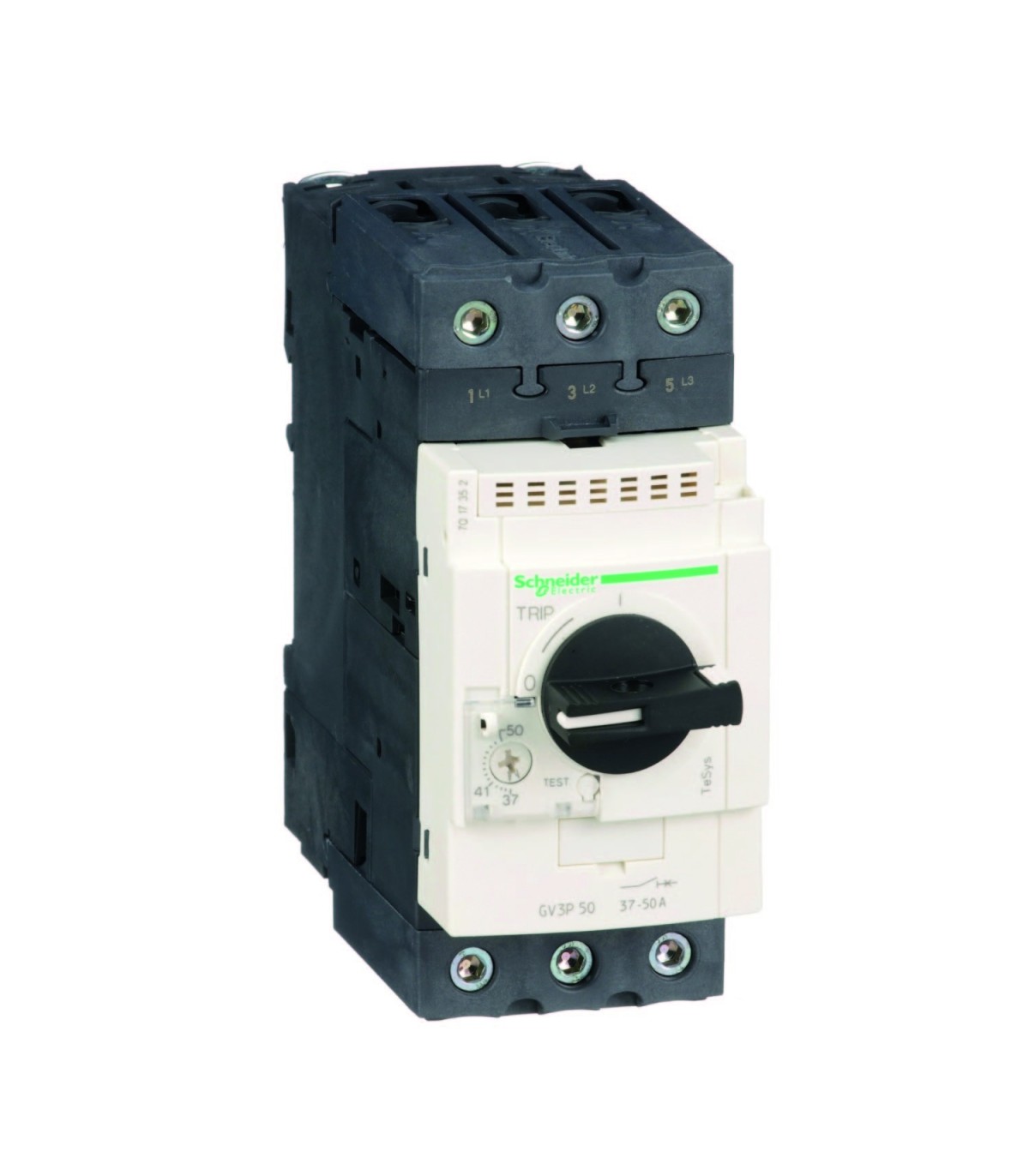

GUARDAMOTOR MAGNETOTÉRMICO 37-50A MANDO ROTAT.

Ficha técnica

Gama del producto

Schneider TeSys GV3

Gama

TeSys

Nombre del producto

TeSys GV3

Nombre corto del dispositivo

GV3P

Tipo producto

Disyuntor magnetotérmico

Aplicación

Motor

Potencia motor

22 kW
30 kW
45 kW

Nº Polos

3

Tipo de red

CA

Frecuencia de red

50/60 Hz acorde a IEC 60947-4-1

Capacidad de corte

6 kA
12 kA
50 kA
100 kA

Poder de corte [Ics]

50 % en 500 V CA 50/60 Hz acorde a IEC 60947-2
50 % en 690 V CA 50/60 Hz acorde a IEC 60947-2
100 % en 230/240 V AC 50/60 Hz acorde a IEC 60947-2
100 % en 400/415 V AC 50/60 Hz acorde a IEC 60947-2
100 % en 440 V AC 50/60 Hz acorde a IEC 60947-2

Tecnología unidad de disparo

Térmico-magnético

Intensidad de disparo magnético

700 A

Modo de fijación

Carril DIN simétrico 35mm: recortado
Panel
estado 1 atornillado - tipo de cable: 3 x M4 tornillos)

Grado de protección IP

IP20 acorde a IEC 60529

Categoría de empleo

AC-3 acorde a IEC 60947-4-1
Categoría A acorde a IEC 60947-2

Rango ajustes protección térmica

37…50 A

Posición de funcionamiento

Cualquier posición

Tensión nominal de aislamiento [Ui]

690 V AC 50/60 Hz acorde a IEC 60947-2

Corriente nominal [In]

50 A

Tratamiento de protección

TH

Grado de protección IK

IK09

Poder de seccionamiento

Sí
acorde a IEC 60947-1

Tensión nominal de empleo [Ue]

690 V AC 50/60 Hz acorde a IEC 60947-2

Resistencia a picos de tensión [Uimp]

IEC 60947-2 6 kV

Corriente térmica convencional [Ith]

50 A acorde a IEC 60947-4-1

Durabilidad eléctrica

50.000 ciclos para AC-3 en 440 V In

Potencia disipada por polo

8 W

Sensibilidad fallo de fase

Sí
acorde a IEC 60947-4-1

Tipo de control

Botón giratorio

Durabilidad mecánica

50.000 ciclos

Rango de operación

25 cyc/h

Servicio nominal

Continuo acorde a IEC 60947-4-1

Par de apriete

5 N.m en conectores de tornillo EverLink BTR 25 mm²
8 N.m en conectores de tornillo EverLink BTR 35 mm²

Anchura

5
5 cm

Altura

2 cm
13

Profundidad

6 cm
13

Peso

96 kg

Temperatura ambiente almacenamiento

-40…80 °C

Temperatura ambiente funcionamiento

-20…60 °C

Altitud máxima funcionamiento

3000 m

Resistencia al fuego

960 °C acorde a IEC 60695-2-1

Normas

CSA C22.2 No 60947-4-1
EN/IEC 60947-2
EN/IEC 60947-4-1
UL 60947-4-1

Certificaciones del producto

ABS
BV
CCC
CSA
DNV-GL
EAC
IECEE CB Scheme
LROS (Lloys Register of Shipping)
RINA
UL

Tipo de unidad del paquete 1

PCE

Nº unidades paquete 1

1

Peso paquete 1

1
008 kg

Altura paquete 1

16 cm

Ancho paquete 1

5 cm
6

Longitud paquete 1

5 cm
14

Tipo de unidad del paquete 2

P06

Nº unidades paquete 2

120

Peso paquete 2

96 kg
133

Altura paquete 2

75 cm

Ancho paquete 2

80 cm

Longitud paquete 2

60 cm

Estado de oferta sostenible

Producto Green Premium

Reglamento REACh

Declaración de REACh

Directiva RoHS UE

Conforme
Declaración RoHS UE

Sin mercurio

Sí

RAEE

En el mercado de la Unión Europea
el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura.
