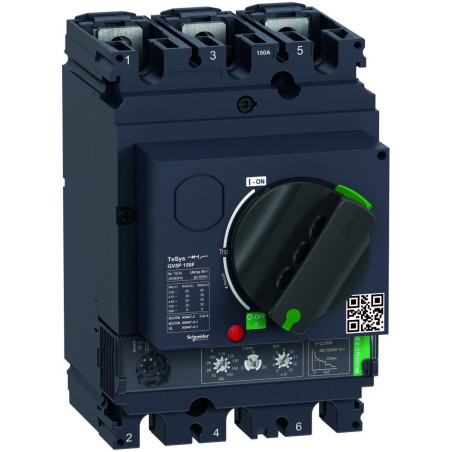

GUARDAMOTOR MAGNETOTÉRMICO 70-150A MANDO ROTAT.DIR

Ficha técnica

Gama del producto

Schneider TeSys GV6

Gama

TeSys

Nombre del producto

TeSys GV6

Nombre corto del dispositivo

GV5P

Tipo producto

Disyuntor magnetotérmico

Aplicación

Motor

Potencia motor

55 kW
75 kW
90 kW
110 kW

Nº Polos

3

Tipo de red

CA

Capacidad de corte

8 kA
30 kA
36 kA

Poder de corte [Ics]

100 % en 400/415 V AC 50/60 Hz acorde a IEC 60947-2
100 % en 500 V CA 50/60 Hz acorde a IEC 60947-2
100 % en 690 V CA 50/60 Hz acorde a IEC 60947-2

Tecnología unidad de disparo

Electrónico

Intensidad de disparo magnético

2250 A

Modo de fijación

Por tornillos

Grado de protección IP

IP40

Categoría de empleo

AC-3 acorde a IEC 60947-4-1
Categoría A acorde a IEC 60947-2

Clase disparo por sobrecarga

10 y 20 acorde a IEC 60947-4-1
Clases 5

Rango ajustes protección térmica

70…150 A

Tensión nominal de aislamiento [Ui]

800 V AC 50/60 Hz acorde a IEC 60947-2

Corriente nominal [In]

150 A

Tratamiento de protección

TH

Grado de protección IK

IK07

Resistencia mecánica

2 Hz acorde a IEC 60068-2-6
2-100 Hz acorde a IEC 60068-2-6
Vibraciones
estado 1 +/- 1 mm 2-13
estado 1 0.7 gn 13

Poder de seccionamiento

Sí
acorde a Icu

Tensión nominal de empleo [Ue]

690 V AC 50/60 Hz acorde a IEC 60947-2

Resistencia a picos de tensión [Uimp]

8 kV

Categoría de sobretensión

III

Durabilidad eléctrica

20.000 ciclos para AC-3 en 400/415 V In

Señalizaciones en local

LED

Potencia disipada por polo

2 W
9

Sensibilidad fallo de fase

Sí
acorde a IEC 60947-4-1

Tipo de control

Mando rotativo directo

Tipo de protección

Protección contra cortocircuitos
Protección contra sobrecargas

Durabilidad mecánica

40.000 ciclos

Rango de operación

25 cyc/h

Servicio nominal

Continuo acorde a IEC 60947-4-1

Par de apriete

15 N.m tornillo : M8

Anchura

5 cm
10

Altura

5 cm
15

Profundidad

1 cm
16

Peso

2
4 kg

Temperatura ambiente almacenamiento

-55…85 °C

Temperatura ambiente funcionamiento

-25…70 °C

Resistencia al fuego

960 °C acorde a IEC 60695-2-1

Normas

CSA C22.2 No 60947-4-1
EN/IEC 60947-1
EN/IEC 60947-4-1
Icu
UL 60947-4-1

Certificaciones del producto

CSA
EAC
IECEE CB Scheme
UL

Tipo de unidad del paquete 1

PCE

Nº unidades paquete 1

1

Peso paquete 1

2
4 kg

Altura paquete 1

1 cm
19

Ancho paquete 1

8 cm
11

Longitud paquete 1

17 cm

Tipo de unidad del paquete 2

S04

Nº unidades paquete 2

6

Peso paquete 2

4 kg
13

Altura paquete 2

30 cm

Ancho paquete 2

40 cm

Longitud paquete 2

60 cm

Estado de oferta sostenible

Producto Green Premium

Reglamento REACh

Declaración de REACh

Directiva RoHS UE

Conforme
Declaración RoHS UE

Sin mercurio

Sí

RAEE

En el mercado de la Unión Europea
el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura.
